Datasheet · 5G Sub-6 GHz & Wi-Fi 6E
Quectel QB560D-EU
5G Edge Computing Box
Edge computing box 5G multi-modo com Ubuntu, baseado no módulo Quectel SG560D: processador octa-core 64 bits e GPU Adreno 643. Alta taxa de dados e poder de computação para aplicações industriais e comerciais.
✔ Homologado Anatel nº 034882607968
Em estoque: 8 GB LPDDR4X + 128 GB UFS
Ubuntu 20.04
Pronta entrega no Brasil
Homologado pela Anatel · nº 034882607968 · CE · RoHS/REACH
Este equipamento não tem direito à proteção contra interferência prejudicial e não pode causar interferência em sistemas devidamente autorizados. Solicitante da homologação: Quectel Brasil (CNPJ 30.466.489/0001-52).
Este equipamento não tem direito à proteção contra interferência prejudicial e não pode causar interferência em sistemas devidamente autorizados. Solicitante da homologação: Quectel Brasil (CNPJ 30.466.489/0001-52).

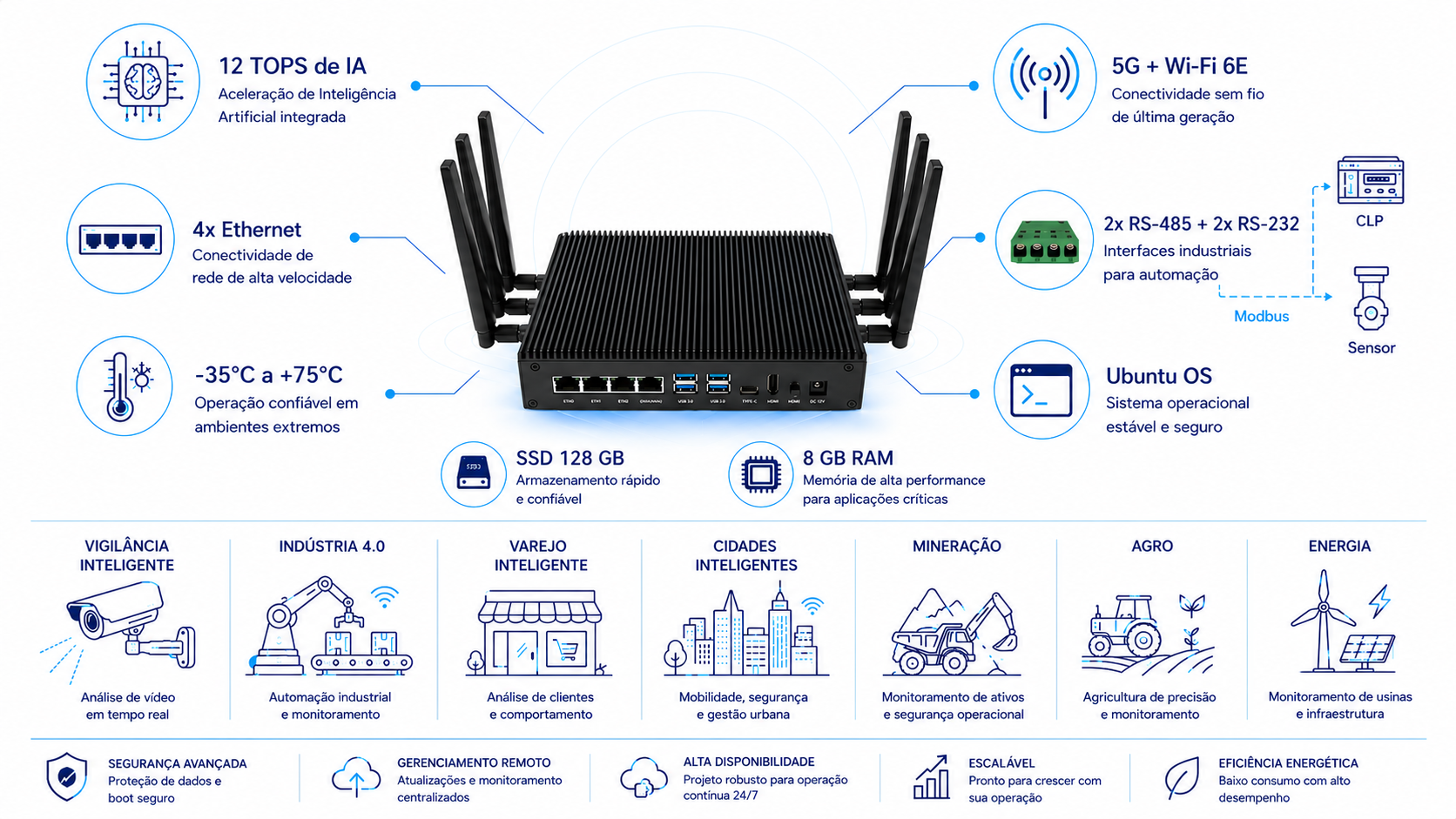

12 TOPSIA na borda (14 TOPS totais)
5G SA/NSA + LTESub-6 GHz · 3GPP Release 15
Wi-Fi 6E · BT 5.2802.11ax · 2×2 MU-MIMO · DBS
Vídeo 4KEncode/decode H.265/H.264
-35 a +75 °CGrau industrial
RS-485 / RS-2322× + 2× (Modbus)
Plataforma e computação
| Módulo / Plataforma | Quectel SG560D · Qualcomm QCM/QCS6490 octa-core 5G SoC |
| CPU | Octa-core: 1× Gold Plus @ 2.7 GHz + 3× Gold @ 2.4 GHz + 4× Silver @ 1.9 GHz |
| GPU | Adreno 643 @ 812 MHz |
| IA | 14 TOPS totais · 12 TOPS edge |
| Memória (em estoque) | 8 GB LPDDR4X + 128 GB UFS |
| SSD interno (opcional) | M.2 2280 PCIe Gen 3 ×2, até 1 TB |
| Sistema operacional | Ubuntu 20.04 |
Vídeo e display
| Encode | 4K (H.264/H.265) @ 30 fps |
| Decode | 4K (H.264/H.265/VP9) @ 60 fps |
| Combinações | 1080p@60 dec + 1080p@60 enc · 4K@30 dec + 1080p@30 enc |
| Saídas (2 telas) | HDMI ×1 + DP over USB-C ×1 |
Interfaces
| Ethernet ×4 | 1× 2.5 Gbps + 3× 1.0 Gbps |
| USB ×5 | 4× USB 3.0 Type-A (host) + 1× USB 3.1 DP over Type-C |
| Serial industrial | 2× RS-485 (UART) + 2× RS-232 (UART) · Modbus para CLPs e sensores |
| Cartão / SIM | SD ×1 (SD 3.0, 4-bit SDIO) · (U)SIM ×1 (1.8/2.95 V) |
| Áudio / LED | Headset 3.5 mm · 3× LED indicador |
Conectividade
| 5G | SA/NSA Sub-6 GHz (3GPP Release 15) |
| 4G / 3G | LTE Cat 18 · WCDMA / DC-HSPA+ |
| Bandas | Conforme homologação Anatel Brasil (nº 034882607968) |
| Wi-Fi | 6E · 2.4/5/6 GHz · 802.11 a/b/g/n/ac/ax · DBS · 2×2 MU-MIMO |
| Bluetooth | 5.2 |
| Antenas | 6 (4× celular + 1× Wi-Fi/BT + 1× Wi-Fi MIMO) |
Taxas de dados (modem)
| 5G SA | DL 2.1 Gbps / UL 900 Mbps |
| 5G NSA | DL 2.5 Gbps / UL 550 Mbps |
| LTE | DL 1.2 Gbps / UL 200 Mbps |
| DC-HSPA+ | DL 42 Mbps / UL 5.76 Mbps |
Elétrico, físico e ambiente
| Alimentação | 12–24 V (corrente típica 3 A) |
| Dimensões | 200 × 154,7 × 51,3 mm (sem antenas) |
| Temperatura de operação | -35 °C a +75 °C |
| Recursos | Rx-Diversity · DL MIMO 4×4 · detecção (U)SIM · firmware USB/OTA · Fastboot |
Aplicações
🎥 Vigilância inteligente🏭 Indústria 4.0🛒 Varejo inteligente
🏙️ Cidades inteligentes⛏️ Mineração🌱 Agro⚡ Energia
A partir de R$ 8.400 · 10x sem juros de R$ 840,00 no Mercado Livre
Volume: 5+ un 5% off · 10+ un 10% off · 20+ sob consulta · Pronta entrega, NF e garantia nacional
Volume: 5+ un 5% off · 10+ un 10% off · 20+ sob consulta · Pronta entrega, NF e garantia nacional
Especificações conforme datasheet oficial Quectel QB560D Series V1.2. Configuração de memória e homologação Anatel referentes à variante comercializada no Brasil. Imagens meramente ilustrativas. Type-A e Type-C compartilham modo Host/Device (uso não simultâneo em certas condições).
